シリコンカーバイド（炭化ケイ素）とホワイトアルミナ（白アルミナ）の詳細な比較です
シリコンカーバイド（炭化ケイ素）とホワイトアルミナ（白アルミナ）の詳細な比較です
6/20/20251 分読む

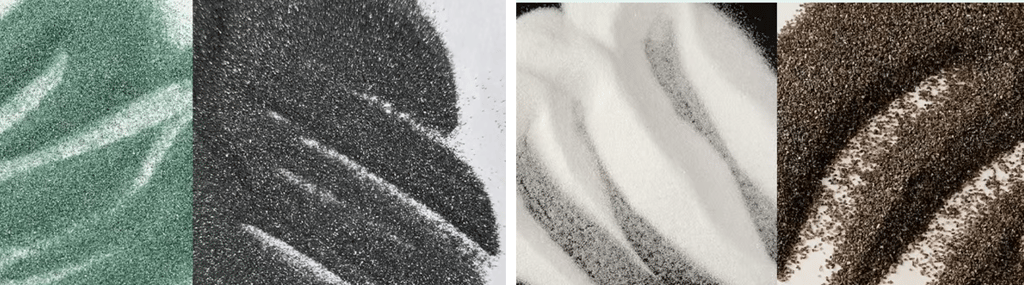

はじめに
シリコンカーバイド（SiC）とホワイトアルミナ（Al₂O₃）は、工業用セラミックス材料として広く利用されている两种の重要な材料です。それぞれが独自の特性を持ち、異なる応用分野で優れた性能を発揮します。本稿では、这两种材料の詳細な比較を通じて、その特性と適切な応用分野について考察します。
基本特性の比較
化学的・物理的特性
シリコンカーバイド（SiC）
化学組成：SiC
モース硬度：9.0-9.5
密度：3.10-3.20 g/cm³
耐熱温度：1,650℃（大気中）
熱伝導率：120-200 W/mK
熱膨張係数：4.0-4.5 × 10⁻⁶/K
ホワイトアルミナ（Al₂O₃）
化学組成：Al₂O₃（99%以上）
モース硬度：9.0
密度：3.90-3.98 g/cm³
耐熱温度：1,750-1,900℃
熱伝導率：20-30 W/mK
熱膨張係数：7.0-8.0 × 10⁻⁶/K
機械的特性比較
硬度と耐摩耗性
シリコンカーバイドはホワイトアルミナよりも高い硬度と優れた耐摩耗性を有しています。これはSiCの強い共有結合性に由来する特性であり、特に摩耗環境が厳しい応用分野で有利です。
曲げ強度と破壊靭性
ホワイトアルミナは比較的高い曲げ強度（300-400 MPa）を持ちますが、シリコンカーバイドはより優れた破壊靭性を示します。ただし、SiCの曲げ強度は材料の製造方法や纯度によって大きく変動します。
熱的特性と化学的安定性
耐熱性と熱伝導性
シリコンカーバイドはホワイトアルミナよりも優れた熱伝導性を持ち、高温での熱安定性にも優れています。また、熱衝撃に対する抵抗性も高く、急激な温度変化にも耐えられます。
化学的耐性
シリコンカーバイドは酸環境に対して優れた耐性を示しますが、強アルカリ環境では侵される可能性があります。一方、ホワイトアルミナは酸、アルカリの両方に対して良好な耐性を持っていますが、フッ化水素酸や濃磷酸には侵されます。
応用分野の比較
シリコンカーバイドの主な応用
耐摩耗部品：シール材、軸受、ライナー
耐火材料：キルン内張り、焼成用治具
半導体製造装置部品：拡散プロセス用治具
防弾材料：防弾プレート
機械部品：シールリング、耐磨耗ライニング
ホワイトアルミナの主な応用
絶縁材料：基板、絶縁チューブ
耐磨耗部品：シール材、ポンプ部品
バイオセラミックス：人工骨、歯科材料
研磨材料：研磨剤、ラップ盤
化学装置部品：耐腐蚀ライニング
コスト比較
一般的に、ホワイトアルミナはシリコンカーバイドよりも製造コストが低く、経済的な材料です。しかし、SiCの優れた性能（特に耐磨耗性、熱伝導性）は、長期的なメンテナンスコストの低減や部品寿命の延長を通じて、コストメリットを発揮する場合があります。
選択基準のまとめ
材料選択においては、以下の要素を考慮する必要があります：
耐磨耗性要求：高い耐磨耗性が必要な場合はSiCが優れる
熱的条件：高熱伝導や熱衝撃耐性が必要な場合はSiCが有利
化学環境：使用環境の化学的条件に適した材料を選択
コスト制約：初期コストとライフサイクルコストのバランス
機械的負荷：荷重条件や衝撃負荷の有無
結論
シリコンカーバイドとホワイトアルミナは、それぞれが独自の特性と利点を持つ優れたセラミックス材料です。シリコンカーバイドは卓越した耐磨耗性、熱伝導性、熱衝撃耐性を特徴とし、過酷な環境下での使用に適しています。一方、ホワイトアルミナは優れた電気絶縁性、化学的安定性、そしてコスト効率の良さを特徴としており、多様な産業分野で広く利用されています。
適切な材料選択は、特定の応用要件、使用環境、コスト制約などを総合的に考慮して行う必要があります。両材料の特性を十分に理解した上で、最適な材料選択を行うことが、性能と経済性の両面で成功するための鍵となります。
