Выбор на основе данных: пояснение параметров зернистости и твердости черного карбида кремния

1. Ключевые эксплуатационные параметры черного карбида кремния

Черный карбид кремния (BSiC) широко используется в прецизионном шлифовании, огнеупорных материалах и обработке полупроводников благодаря своей исключительной твердости (твердость по Моосу 9,2–9,3), теплопроводности и износостойкости. Его критические параметры включают:

Размер зерна: определяет скорость съема материала и качество поверхности, стандартизировано FEPA (Европа), JIS (Япония) и ANSI (США) (например, F8–F220).

Твердость: включает микротвердость (2840–3320 кг/мм²) и твердость по Кнупу (2670–2815 кг/мм²), напрямую влияющие на стойкость к истиранию и эффективность резки.

Химическая чистота: такие характеристики, как SiC ≥98% и Fe₂O₃ ≤1,2%, обеспечивают стабильность и минимизируют загрязнение.

2. Методология выбора размера зерна на основе данных

2.1 Корреляция между размером зерна и результатами обработки

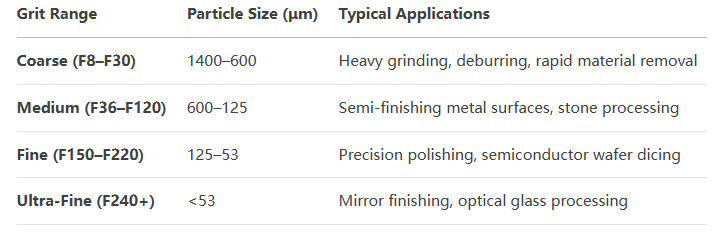

Согласно стандартам FEPA, размеры зерна BSiC классифицируются следующим образом:

Подтвержденная данными валидация:

Крупное зерно (F16): Насыпная плотность 1,34–1,44 г/см³, идеально подходит для шлифования серого чугуна (шероховатость поверхности Ra ≥6,3 мкм).

Сверхтонкое зерно (F1200): Размер частиц 6,7±0,6 мкм, используется для полировки пластин монокристаллического кремния (Ra ≤0,2 мкм).

3. Стратегии оптимизации параметров твердости

3.1 Микротвердость против скорости съема материала

Микротвердость BSiC (2840–3320 кг/мм²) превышает микротвердость оксида алюминия (2200–2400 кг/мм²), но уступает алмазу (8000–10 000 кг/мм²). Основные выводы:

Высокотвердые абразивы: идеально подходят для высокопрочных металлов (например, легированной стали), но требуют прочных связок (например, керамических связок).

Варианты с низкой твердостью: подходят для мягких металлов (алюминия, меди) и неметаллов (резины, дерева) для предотвращения царапин на поверхности.

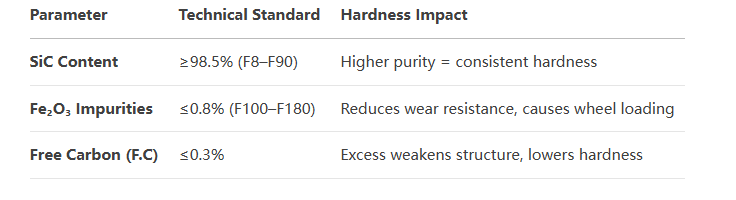

3.2 Влияние химического состава на твердость

4. Отраслевые исследования: сопоставление параметров на основе данных

Случай 1: резка полупроводниковых пластин

Требование: сверхтонкая нарезка (толщина <100 мкм), низкое повреждение поверхности.

Параметры:

Размер зерна: F2000 (D50=6,7 мкм) для чистых срезов.

Твердость: микротвердость ≥3100 кг/мм², чистота ≥99,2% SiC для предотвращения загрязнения.

Случай 2: производство огнеупорных материалов

Требование: термостойкость (>1800 °C), ударопрочность.

Параметры:

Размер зерна: F16–F30 (насыпная плотность 1,34–1,44 г/см³) для оптимальной упаковки.

Химия: Fe₂O₃ ≤0,6% для предотвращения окисления при высоких температурах.

5. Распространенные ошибки и стратегии смягчения

Игнорирование распределения размера частиц: сосредоточение только на номинальной зернистости (например, F120) при игнорировании D50 (средний размер) и D94 (минимальный размер) приводит к непоследовательным результатам.

Решение: запросите у поставщиков полные отчеты о распределении частиц (D3, D50, D94).

Несоответствие твердости и связок: абразивы высокой твердости в сочетании со слабыми смоляными связками могут привести к поломке круга.

Рекомендация: используйте керамические (V) или металлические (M) связки для повышения целостности инструмента.

6. Заключение

Выбор размера зерна и твердости черного карбида кремния требует количественного анализа свойств материала, целей обработки и возможностей оборудования. Интегрируя стандарты FEPA (например, распределение зерна, химические характеристики) с реальными приложениями, производители могут добиться более высокой эффективности и превосходной отделки. Регулярно проверяйте данные поставщиков (например, содержание магнитного поля ≤0,008%) и создавайте внутреннюю базу данных для постоянного совершенствования.

Заявление об оригинальности: в этой статье синтезируются технические данные из нескольких источников (стандарты FEPA, отраслевые приложения) и принципы материаловедения для предоставления действенных идей. Несанкционированное воспроизведение запрещено.
